DFBZ壁式轴流风机_方形壁式轴流风机_壁式轴流风机带百叶窗
方形轴流风机简称DFBZ系列风机,它是采用低噪声风机专用电机直联传动;整机制成方形,外形美观,墙体预留方孔安装方便; 出风口装有自垂百叶, 以防上室外雨水和自然风向室内倒灌:具有明显的安装牢固、振动小、噪声低、运行平稳等优点,广泛适用于工矿企业、民用建筑、体育馆、畜牧业、各种场所的壁式排风。 DFBZ-I型为采用内转子电机直联传动结构形式、DFBZ-II型采用内转子电机、皮带传动结构形式,DFBZ—III型为采用外转子电机直联传动结构形式。可根据用户要求制成防腐防爆型。
壁式轴流通风机具有金属同类风机的性能外,还具有重量轻、噪声低、运行平稳、效率高、耐腐蚀等优点。可用作机械、化工、印染、电镀、造纸、视频、医药等行业和剧院、宾馆、办公室、各种住宅通风换气之用。
该系列风机叶轮采用低速转、高压力系数的设计方法研制而成,大弦长,空间扭曲、倾斜式宽叶片,使其在低速驱动的前提下,达到所需风量、风压,具有明显的效率高,噪音低振动小,运行平稳等优点,叶轮采用玻璃钢材质制成,也可配用防爆电机,可用于输送易燃易爆气体。
构造
轴流风机又叫局部通风机,就是与风叶的轴同方向的气流(即风的流向和轴平行),如电风扇,空调外机风扇就是轴流方式运行风机,是工矿企业常用的一种风机,它不同于一般的风机。常规的轴流风机的电机和风叶都在一个圆筒里,外形就是一个筒形,用于局部通风,安装方便,通风换气效果明显,安全,可以接风筒把风送到区域.而方形轴流风机,与常规轴流风机的区别在于,方形轴流风机的电机和风叶都在一个圆筒里,外形就是方形的,比圆筒型风机安装方便。
壁式轴流风机,广泛适用于工矿企业,民用建筑等场合的壁式排风,并具有以下特点
A:安装方便,外形美观,整体制成方形。建筑设计时,墙体按不同型号预留方孔,风机从墙体外侧放入墙洞,风机外壳与墙体之间塞以橡皮或软木后,从墙体内侧用苦丁架将风机与墙体固定即可。

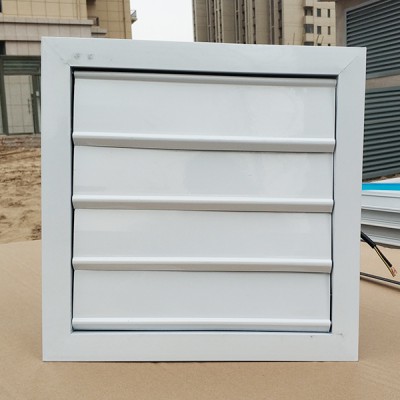

B:防雨和防自然风倒灌作用:风机出口靠外墙侧装有百叶风门,当风机运停时风门自动关闭,防止室内倒灌,风机开启时气流自动吹开风门。

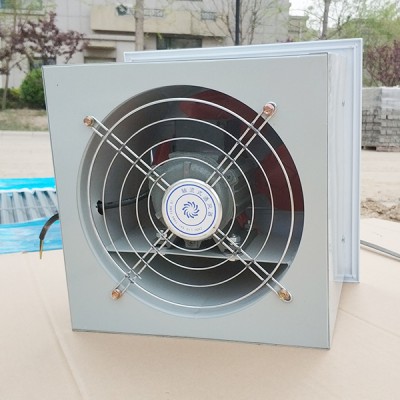

C:运行平稳,噪声低:风机入口装有均流栅,既能确保气流稳定,又能起到安全网作用,方形整体安装牢固,震动小,运行平稳,噪声低。
DFBZ壁式轴流风机_方形壁式轴流风机_壁式轴流风机带百叶窗安装事项
1、风机卧地式安装将减振器通过联接螺栓固定于风机机座,用中心高调整垫板调节各减振器水平高度,用固定螺栓将风机固于已焊接在基础上的联接钢板上,如风机由于抗震等原因无需减振器,则将风机机座上的螺孔与基础上的预埋螺栓直接联接即可。
2、侧墙卧式安装风机安装的基本要求与卧地式安装相同,只是安装托架做成斜臂支撑式,托架要有足够的强度和刚度,10#以上风机不宜采用此种安装方式。
3、悬挂式安装先将减振器与风机用螺栓联接成一体,减振器对称安装,布置于风机重心两侧,直接将风机提升插入安装于悬挂支架,悬挂支架的高度,视实际空间距离由用户自定,16#以上风机一般不采用此种安装型式。
4、立式安装风机立式安装方法与卧地式安装一致,对风机基础的强度与刚度要求更严格。
5、风机与两端管道的联接必须采用挠性接头,以隔离振动和保护风机。
德州志诺通风设备有限公司生产DFBZ壁式轴流风机_方形壁式轴流风机_壁式轴流风机带百叶窗,欢迎业界人士前来进场莅临参观指导。
